压敏胶热收缩带专业生产厂家-全民塑胶

产品简介:

压敏胶热收缩带, 又名:热烤压敏带、压敏型热缩带、压敏胶热收缩带、热缩压敏带、压敏热缩带。是一种由辐射聚乙烯膜片,与新型的丁基橡胶不溶性弹性体胶粘剂通过复合工艺制成的带状热缩防腐蚀材料。

热缩压敏带适用于油气、化工、城建等行业的新设管道防腐层补口和在役管线补口修复。对钢、PE、FBE、PP表面粘结牢固,密封性好。在使用前只需除去作业表面水汽、污垢,保持清洁,无松动物即可。压敏型热缩带,具有独特的自修复功能,可自动愈合直径小于5mm的破损。压敏胶型热收缩带还具有耐氧气滲透、修补操作容易、施工能源消耗少、流水作业快、施工便携等特点。是目前国内外管道补口与修复的最佳材料之一。

我司遵照GB/T 51241-2017和SY/T5918-2017技术标准规范生产的压敏胶热收缩带,分外护型和防腐型两种。为保证工程质量的优质性,请广大客户按照设计要求来对应选择型号。

产品特点:

1、与作业界面粘结牢固,抗水蒸气透过

2、可与无溶剂环氧底漆配套使用,也可单独使用

3、对预热温度不做要求,修补方法简便

4、机械稳定性高、长期防腐可靠性高,使用寿命长

性能指标:

辐射聚乙烯基材部分

拉伸强度:25Mpa

断裂伸长率:865%

体积电阻率:1.60×1013

电气强度:28.5MV/m

耐环境应力开裂 (F50):1100h不开裂

热水冲击(225℃,4h):无裂纹、无流淌、无滴垂

压敏胶层部分

软化点:120℃

搭接剪切强度

23℃ 1.26Mpa
  85℃ 0.10Mpa

滴垂130℃,48h:无滴垂

吸水率:0.13%

脆化温度:-45℃

安装完毕部分

23℃ 剥离强度:

对钢30N/cm,覆盖率:98%
  对PE层25.5N/cm,覆盖率:97.5%
  对FBE层30N/cm,覆盖率:98%

抗冲击性:15.5J

阴极剥离:5.5mm

耐85℃,120d水浸泡外观

对钢- 无起鼓、无剥离、膜下无水
  对防腐层- 无起鼓、无剥离、膜下无水

供货信息:

1、基材厚度:1.20~1.30mm

2、胶层厚:1.30~1.40mm

3、标准宽度:300~700mm

4、包装:纸箱,规格尺寸可根据客户要求定制加工

使用方法:

1、表面清理:将需作业部位表面和管体原防腐层需搭接表面的油污、油脂、泥土污物清净,清整至无毛刺、焊渣、飞溅物、焊瘤等缺陷。

2、除锈:符合GB/T 8923,手工除锈应达Sa3级,机械除锈应达到Sa2.5级。

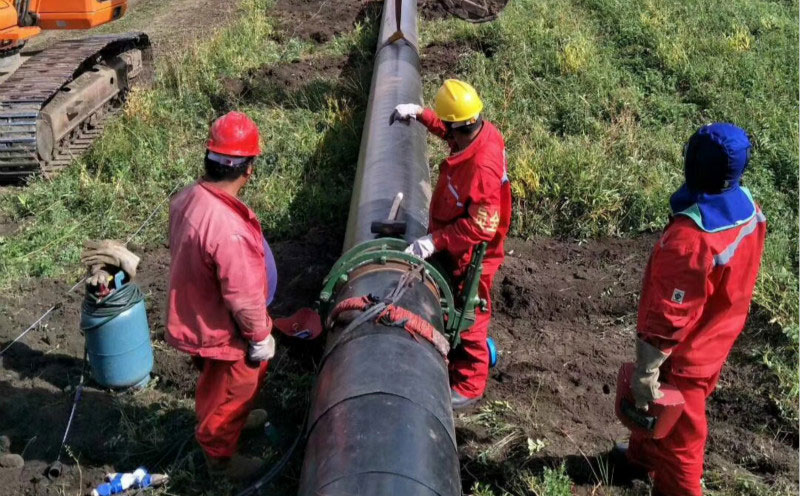

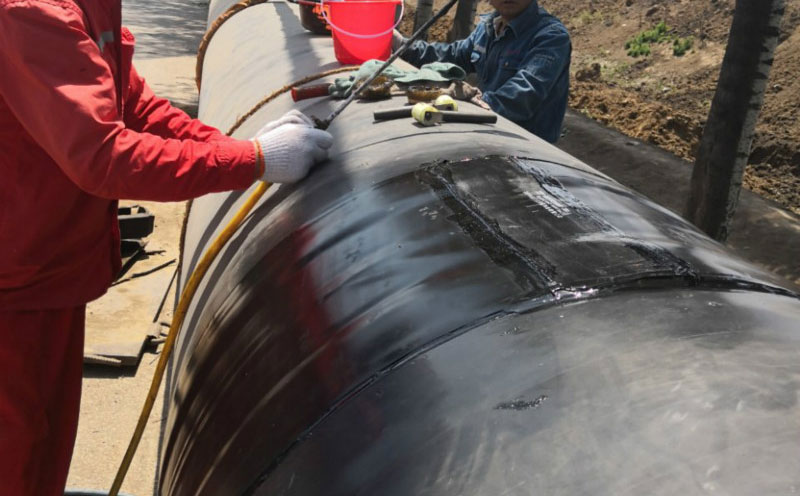

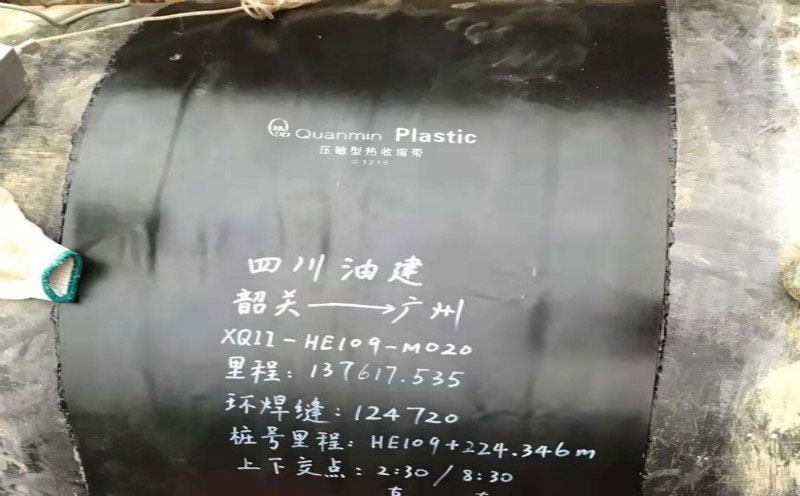

3、沿管径环绕热缩压敏带后,先将固定片通过加热,粘接在适应的压敏胶热收缩带接头部位,形成筒式状。随后移离需作业段,用火焰沿周向均匀加热,达到收缩。随之再沿径向分别向两侧加热,受热力作用收缩,内层热胶同时熔化包覆填充于作业表面,与管道防腐层形成紧密连续的防腐蚀保护体系。

4、依照产品安装温度要求调整火焰均匀加热,排出空气避免出现汽包和皱痕,在适合热收缩带相应温度下操作,发现套体两端有胶溢出为宜。

5、操作中出现的皱褶或气泡,及时用硅橡胶辊轮进行处理,达到整平压实。

6、禁止雨、雪、雾天湿度超过85%情况下和风沙较大环境下露天使用。

产品运储:

1、直立、防暴晒、防雨淋、防止压坏变形。

2、应在阴凉,温度5~30℃,相对湿度<75%的库房中存放,远离热源与明火。

3、保质期限12个月。


产品咨询:
产品名称:
电  话:
地  区:
内  容:
验  证  码:captcha

上一产品:

下一产品:

Copyright © 2017 山东全民塑胶有限公司  号:鲁ICP备09078405号-5
鲁公网安备 37052102000189号  网站建设:东营远见网络  网站地图
