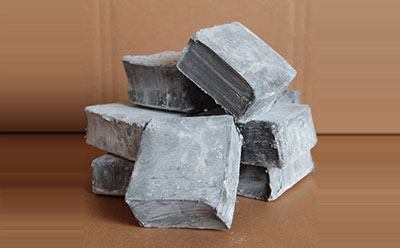

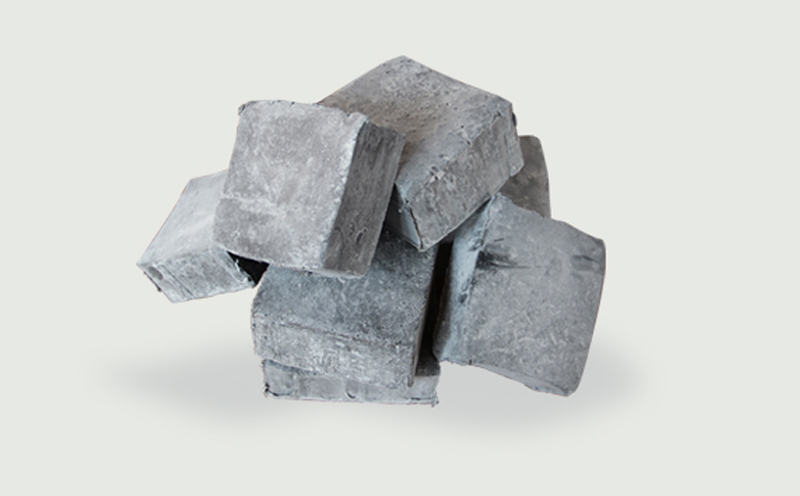

夹克底胶，又名：改性EVA热熔胶，是我公司聚乙烯防腐层胶粘剂中的一种产品，主要用于埋地钢质管道聚乙烯包覆工艺（2PE夹克防腐）防腐胶粘剂。为丁基橡胶改性EVA聚物物型热熔胶。制造标准遵循了SY/T 0413-2002和GB/T 23257-2017技术指标要求，夹克底胶的粘接性和密封性以及抗老化性十分优异。为油气、化工管道提供优良的防腐蚀效果。采用浸涂方法预制，使用设备投资少、操作简便。该产品在国内已有近二十年应用历史，深得用户的信赖，我公司成为2PE防腐工程首选的管道防腐胶粘剂夹克底胶厂家。
产品分为：Ⅰ常温常用型（较高温度管道）、Ⅱ低温型（寒冷地区管道）
颜色：黑色
1、由于丁基橡胶的存在，使产品具有优异的憎水性和不透气性，粘接强度也从而增高，可有效阻止各种腐蚀介质的侵入。
2、由于共聚物EVA的混入，从而增加了胶粘剂的强度，增加了与聚乙烯层的兼容性，可有效防止聚乙烯层因各种因素引起的分层和开裂。
3、产品填补了同类粘剂中的粘弹性、自愈性。
4、还具有易熔化、易施工、熔融粘度低、涂层均匀等特性。
|
项 目 |
实测值 |
||
|
Ⅰ |
Ⅱ |
||
|
软化点，℃ |
≥95 |
≥90 |
|
|
180°剥离强度PE/钢，kN/m |
室温 |
≥3.5 |
≥3.5 |
|
-10℃ |
/ |
≥2.5 |
|
|
针入度，1/10㎜ |
20±2 |
20±2 |
|
|
剪切强度，MPa |
≥1.3 |
≥1.2 |
|
|
挥发份，％ |
≤0.2 |
≤0.3 |
|
|
吸水率，％ |
≤0.1 |
≤0.1 |
|
|
电气强度，KV/㎜ |
≥15.5 |
≥16.5 |
|
|
体积电阻率，Ω·m |
≥1×1014 |
≥1×1014 |
|
|
100℃×100天热老化后，剥离强度保率，％ |
≥75 |
≥80 |
|
|
190℃旋转粘度，Pa.s |
3-4.5 |
2-2.5 |
|
1、常规包装选用编织袋，25㎏/袋。
2、可根据客户需要进行。
夹克底胶采用浸涂工艺涂覆：
1、将固体胶块放入电加热熔胶器中熔融。温度设置160～200℃（也可采用明火加热熔胶器），并进行搅拌，使熔融过程的胶块得到充分搅匀。避免因局部温度过高造成胶老化、胶焦。
2、将已熔融好的胶移至涂胶器内(涂胶器要有加热功能或保温效果)，使胶保持于160℃左右。
3、将预热至70～90℃的钢管通过已调整好的涂胶器刮胶环，使熔融后的胶均匀涂到钢管外壁。
4、胶层的厚度、均匀程度与刮胶环控制的孔径、弹性和熔融后胶的温度有密切的关联。
1、防潮、防油污、防溶剂、防酸碱、防阳光暴晒，注意明火。
2、在常温＜35℃，相对湿度＜75%的环境下存储。
3、保质期限12个月。
友情链接 link
