无溶剂液态环氧涂料，又名：无溶剂环氧底漆，我公司产品是以改性环氧树脂为主要成膜物的无溶剂双组份涂层材料。

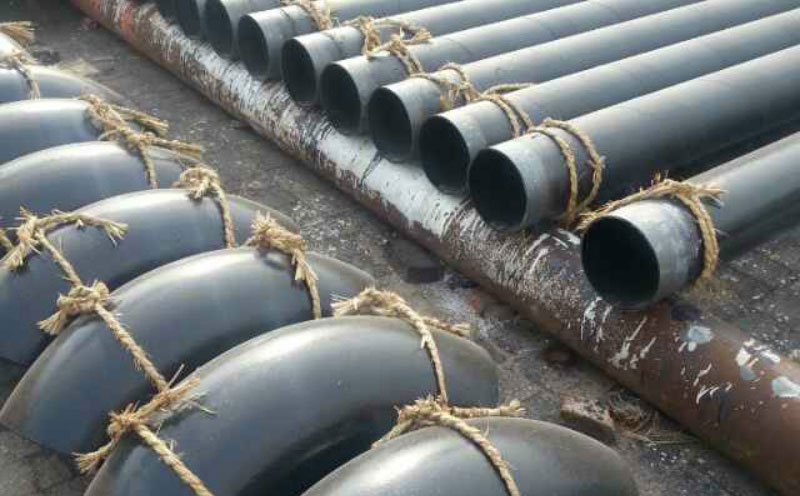

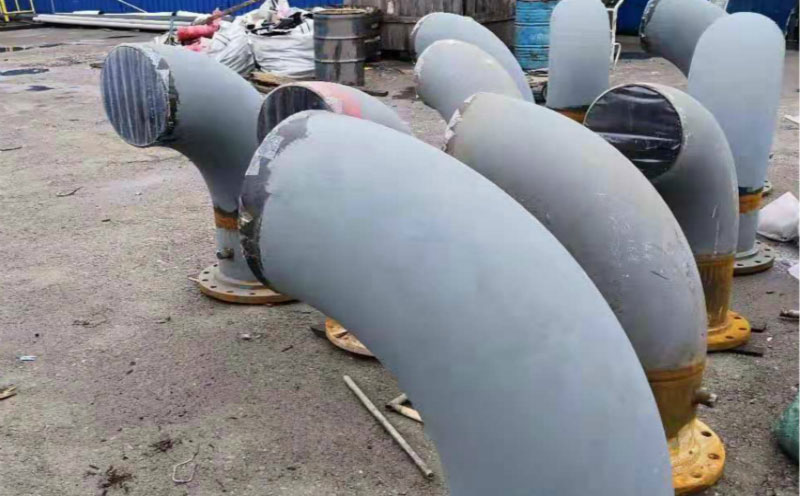

无溶剂环氧底漆广泛用于石油、天然气、化工、城建等行业，钢质构件和管道外壁防腐和管道补口、弯头、异形件的防腐蚀。对钢表面、环氧粉末涂层、环氧煤沥青涂层等，具有优良的附着力和兼容性。无溶剂环氧底漆固化周期短，成膜硬度高，耐磨性、耐冲压性也十分优异。还能有效屏蔽酸、碱、盐、水、溶剂、化工大气的渗透，抗腐蚀性十分优越，同时有很高的抗阴极剥离性能。
我公司依据GB/T23257技术标准，生产的无溶剂环氧底漆质优价好，多年来深受用户的信赖，成为众多用户信赖的无溶剂液态环氧涂料厂家。
1、A、B混容，不含溶剂，无毒，厚涂层
2、耐腐蚀、粘接力、密封性优异
3、剪切强度高、硬度大，抗冲击
4、适应环境范围大，机械或人工涂敷，易操作
A组份比重：1.41g/cm3
B组份比重：0.95g/cm3
固体体积：99.6%
固体重量：99.5%
混合比例（重量）：5:1
表干时间：1h
实干时间：3.5h
涂层厚度（一遍）：400微米
理论用量：1.5~1.8Kg/㎡
剥离强度：19.4MPa
吸水率：0.33%
附着力：1级
电气强度：42MV/m
体积电阻率：1.20×1013Ω·m
1、颜色：黑、灰
2、包装：大/小马蹄形桶
3、净重：30kg/组
1、表面处理：除焊渣、除毛刺、清油污、去杂物，并保持清洁干燥。除锈符合GB/T 8923要求，手工除锈应达St3级，机械除锈应达到Sa2.5级。
2、取甲、乙组份无溶剂环氧防腐涂料，按照比例混合，进行充分搅拌，随后均匀涂刷于需防腐的作业面。（涂刷中防止出现漏涂、流挂等现象）
3、必须在通风良好条件下（5～+40ºC）进行作业施工。工件表面温度至少应高于露点温度3度以上，寒冷和潮湿的环境会使涂层干燥速度减慢。
4、禁止雨、雪、雾天湿度超过85%情况下和风沙较大环境下，不加防护措施露天使用。
1、阴凉避光，远离明火与高温。
2、严禁倒置，叠高不得超过5层，防损伤包装，防包装渗漏。
3、在＜35℃，相对湿度＜75%的环境下存储。
4、保质期限12个月。
友情链接 link
