环氧煤沥青冷缠带厂家-山东全民塑胶公司

产品简介：

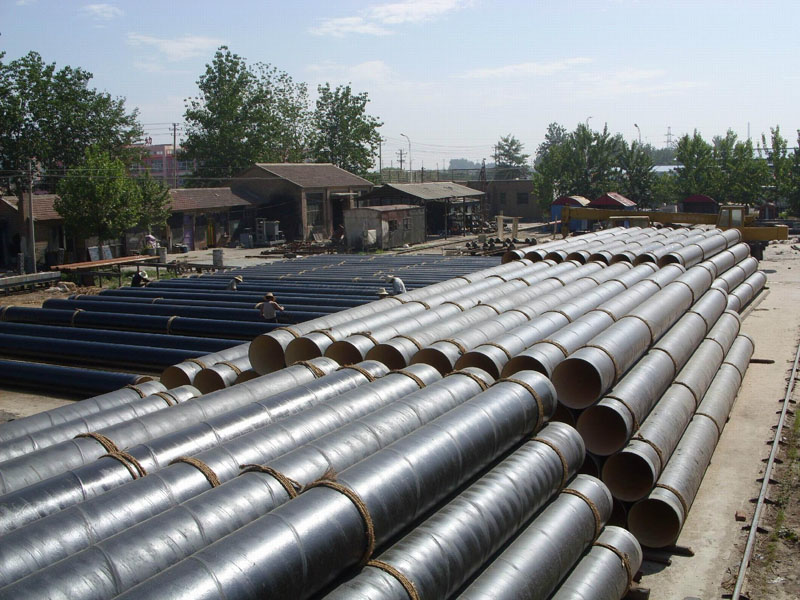

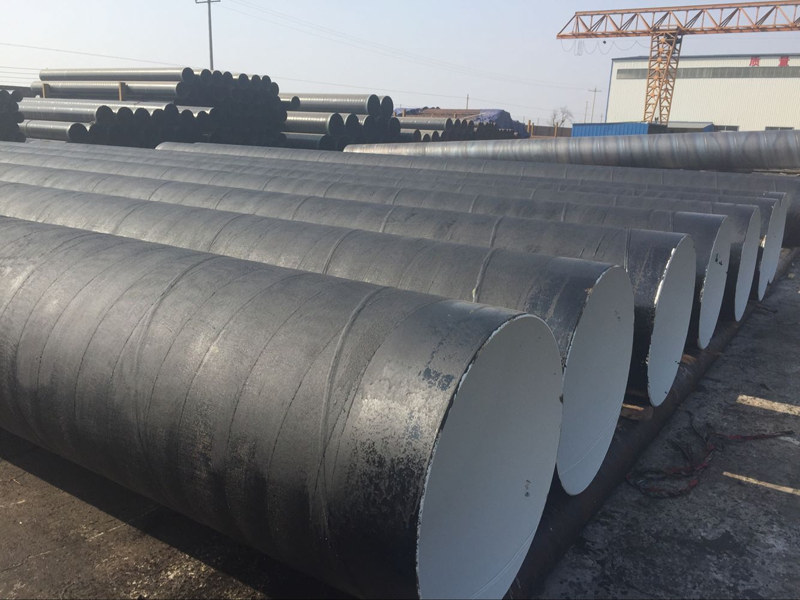

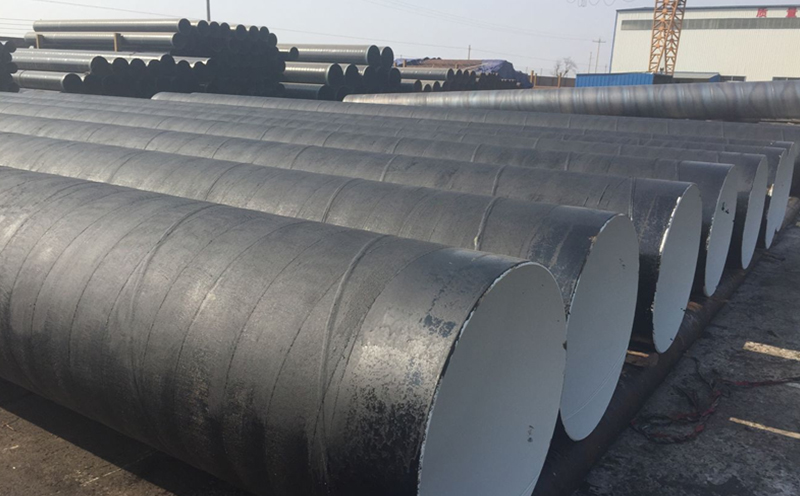

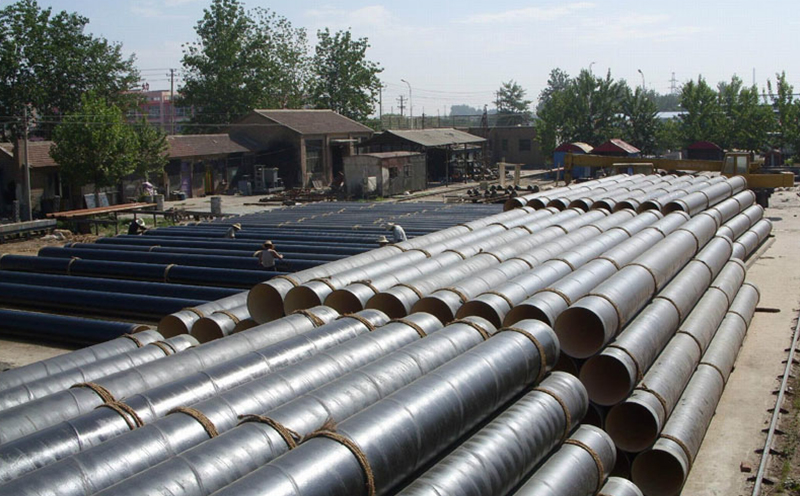

环氧煤沥青冷缠带，又名：环氧煤沥青防腐冷缠带，是防腐冷缠带的一种。整个防腐蚀保护体系是由基带和定型胶两部分形成。产品多用于石油、天燃气、化工、电力、城建等行业的输油、输气、给排水和供热钢铁管道外壁防腐蚀保护。在工业和民建中混凝土的污水池、屋面、地面做防水、防渗透处理时也有很好的应用。

我公司自2005年开始研制生产的环氧煤沥青冷缠带（基带），基材选用了增强合成纤维丙纶无纺布（毡），经环氧煤沥青基带胶浸渍后再脱油制成；定型胶选用速干无溶剂环氧涂料，由A、B胶混合后使用。为更好的满足施工时环境气溫，分常温型、低温型和超低温型三种型号。

我公司的环氧煤沥青冷缠带与定型胶形成的防腐蚀保护涂层，已经中石油管道科研中心试验室和国家建材测试中心检测，各项性能指标完全满足GB 50268-2008、SY/T 0447-2014和HG/T 20679-2014标准要求加强级和特加强级别。该产品我公司已有近二十年的技术经验，在国内是具有各项能力的环氧煤沥青冷缠带厂家。

产品特点：

1、基带：厚度均匀、无针孔、油脂渗透均匀；

2、定型胶：无挥发、成膜快, 不吸水；

3、防腐蚀涂层：表面平整、有光泽，硬度高、不分层、不收缩、不开裂；

4、效率：省工、方便、快捷，一贴即得；

5、效果：质量稳定、成本低廉。

性能指标：

项目		单位	GH401	GH402	GH403	试验方法
项目		单位	加强级	特加强级	加厚级	试验方法
基带	宽度	mm	125±2.5 250±5 400±8			SY/T 0447
基带	拉伸强度	N/cm	≥16	≥18	≥20	SY/T 1040
定型胶25℃	表干时间	h	≤1	≤2	≤3	GB/T 1728
定型胶25℃	实干时间	h	≤8	≤8	≤16	GB/T 1728
防腐层	外观	—	黑色、有光、紧密、平整			目测
	厚度	mm	≥0.4	≥0.6	≥0.8	SY/T 0447
	电火花检漏	KV	2.5无漏点	3.0无漏点	5.0无漏点	SY/T 0447
	常温胶粘力	N/cm	180°剥离 16			GB/T 2792
	低温胶粘力	N/cm	180°剥离 16			GB/T 2792
	超低温胶粘力	N/cm	180°剥离 16			GB/T 2792
	耐冲击	cm	≥50			GB/T 1732
防腐层结构：加强级=定型胶+基带+定型胶；特加强级=定型胶+基带+定型胶+定型胶；加厚级=定型胶+基带夹胶搭接50~55%+定型胶或定型胶+基带+定型胶+定型胶。

产品选择：

1、定型胶：若施工环境溫度在高于等于5℃时，应选用常溫型定型胶；当施工环境溫度低于5℃时（含5℃），应选用低溫型定型胶；当施工环境溫度在-5~-15℃时，应选用超低溫型定型胶。

2、基带：管径≤250mm ，选用125mm 宽度的基带；管径在＞250～500mm，选用250mm宽度的基带；管径＞500mm ，选用宽度400mm 的基带。为特殊工程可加工满足要求的宽度。

* 定型胶使用时的溫度差异和基带与管径是否匹配，直接影响施工进度和防腐质量，请务必注意产品的选配！

供货信息：

1、定型胶：A、B组份为20~25公斤/桶装。

2、基带：5、10、20平方米/卷，纸箱包装。

3、可根据客户需要对基带宽度和包装进行订制。

使用方法：

1、钢铁表面处理：清除表面油污及杂物，按GB/T 8923进行手工除锈达到St3级，机械除锈达到Sa2.5级，除焊渣、除毛刺、并保持清洁干燥。

2、混凝土表面处理：清除油污、灰尘和疏松物质，露出平整坚实的表面，并确保清洁干燥(水分含量＜6%）。

3、防隙处理：针对钢铁表面＞2mm高的焊缝和预制件，应在两侧和周围补打腻子做光滑处理；对混凝土表面＞2mm的凹坑，要用腻子填补磨平。（腻子由配置好的定型胶加滑石粉调匀即用）

4、定型胶调配：将A、B组份定型胶按1∶1（重量比）充分混合，静置停方5～10分钟后即用。切记：为确保防腐层等级厚度，定型胶切勿添加稀释剂。

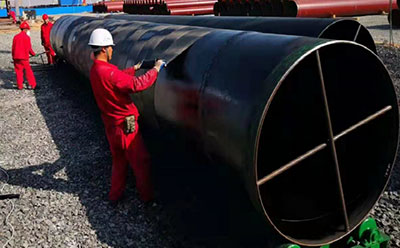

5、涂胶和铺缠带：把准备好的定型胶用干净毛刷或滚刷足量涂敷一遍，确保无漏涂后即可铺缠基带。铺缠基带后再足量涂刷一层定型胶或再补涂一层定型胶。单层绕基带时宽度搭接为20～25mm，延长基带需搭接100~150mm，叠层处涂刷定型胶，施工中附平拉紧基带，包实不得出现鼓包。

* 为预防已配制的定型胶因时间长而固化，切记：常溫型要在1小时内用完，低溫型要在2小时内用完，超低溫型应不超于2.5小时用完，施工时尽可能现配现用；常溫型、低溫型、超低溫型绝不能混合后使用。

* 禁止雨、雪、雾天和湿度＞85%情况下和风沙较大环境下露天施工。施工完毕的防腐层应静置存放达到自干，并在8小时内不能受到雨淋和泡水的侵伤。

产品运储：

1、运储时要防暴晒、防雨淋、防潮湿，禁止靠近热源和明火，正置立放、叠高≤4层，防止压坏变形。

2、保质期限6个月。
