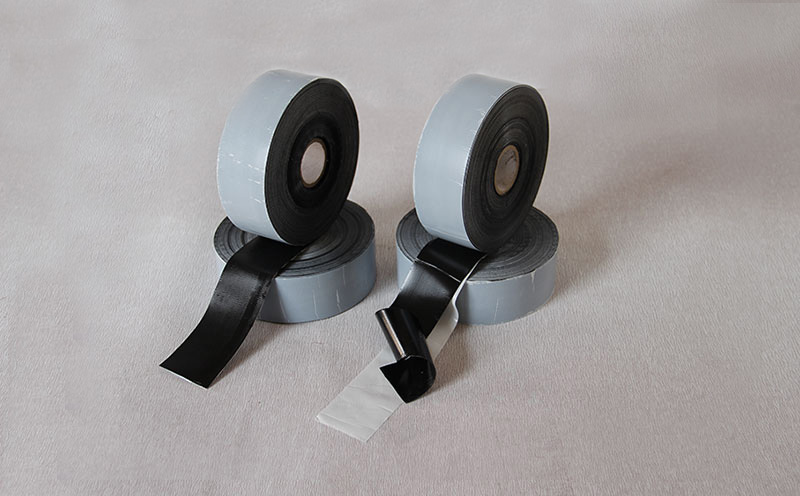

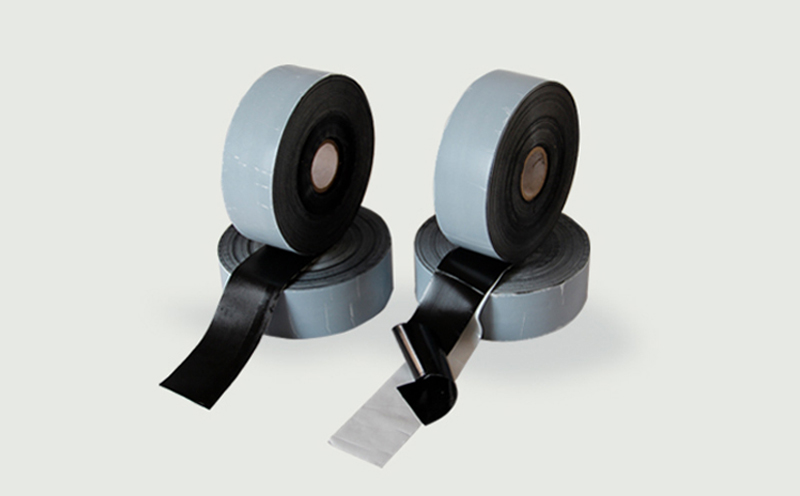

三层结构聚乙烯防腐胶带,原于国外3-PLY TAPE,是2004我公司应国外客户要求,在传统聚乙烯防腐胶带基础上,依据欧洲EN 12068技术标准,自行研制、开发、生产的一种新型管道防腐带。三层结构聚乙烯防腐胶带,两面都带有无溶剂丁基橡胶胶层,中间是聚乙烯双面糙毛压延膜,通过双机热涂敷工艺刮胶后复离型膜制成。在国外广泛应用于石油、天然气、化工等行业和城建中给排水、煤气埋地钢质管道的外表面防腐,做内带(防腐带)与底漆配合使用。又称:聚乙烯双面胶防腐内带。近几年在国内上述行业和工程项目中也有采用。
三层结构聚乙烯防腐胶带已经国家专业检测认定,各项指标优于SY/T0414 -2017标准要求。专业的制造技术和能力,使山东全民塑胶有限公司成为国内外广大用户所认可的三层结构聚乙烯防腐胶带厂家。
产品特点
1、结构独特,材料独具,胶层均匀,大流动性,自融优异。
2、中间层与两面胶层粘结力大,在存放和施工过程中不存在脱胶现象。
3、双面胶层结构增强了与外带(保护带)胶层的融合。
4、粘结力的加强,阴极剥离减小。密封性能得到提高,水蒸气渗透率减小。
5、产品绝缘性高而稳定,电阻增强,耐电击高。
6、拉伸强和伸长率适当,便于机械和手工缠绕。
性能指标:
项 目 |
T 4762-30 |
T 4810-32 |
T 4100-40 |
T 4110-43 |
总厚度 |
0.762mm |
0.830mm |
1.00mm |
1.10mm |
胶层厚度(外) |
0.251mm |
0.160mm |
0.25mm |
0.41mm |
胶层厚度(内) |
0.251mm |
0.360mm |
0.50mm |
0.50mm |
基材厚度 |
0.250mm |
0.310mm |
0.25mm |
0.19mm |
拉伸强度 |
64.5 N/cm |
72 N/cm |
71 N/cm |
70 N/cm |
伸长率 |
510% |
570% |
550% |
530% |
剪切强度 |
0.054 N/mm2 |
0.060 N/mm2 |
0.060 N/mm2 |
0.060 N/mm2 |
对底漆刚的剥离强度在180 º | ||||
在23 ºC |
18 N/cm |
20 N/cm |
28 N/cm |
28 N/cm |
在50 ºC |
2.4 N/cm |
2.7 N/cm |
3.7 N/cm |
3.7 N/cm |
外层对内层的剥离强度180 º |
||||
在23 ºC |
36 N/cm |
45 N/cm |
50 N/cm |
55 N/cm |
在 50 ºC |
4.8 N/cm |
6.0 N/cm |
6.6 N/cm |
8.5 N/cm |
吸水率 |
0.06% |
0.05% |
0.05% |
0.05% |
水蒸气透过率 |
0.13g/m2·24h |
0.075g/m2·24h |
0.075 g/m2·24h |
0.075g/m2·24h |
绝缘电阻 |
1012 Mohm |
1010 Mohm |
1012Mohm |
1014Mohm |
绝缘强度 |
41 KV/mm |
43 KV/mm |
43 KV/mm |
45 KV/mm |
抗冲击性 |
15.3N·m |
15.5N·m |
15.3N·m |
15.5N·m |
适用温度 |
-34 ~ +85 ºC |
供货信息:
1、颜色:黑色
2、胶带宽度:50~300mm
3、胶卷长度:10~30m
4、卷芯尺寸:38mm、76mm 纸芯或其他硬质塑料卷芯
5、包装:纸箱m2
6、可根据客户需要定制加工
使用方法:
1、对管道表面进行除锈、除焊渣、除毛刺,清油污、清杂物,并保持清洁干燥。符合GB/T 8923要求,手工除锈应达到St3级,机械除锈应达到Sa2.5级。
2、底漆手工或机械涂刷,确保均匀,无漏涂。
3、底漆3~5分钟表干后即可缠带,缠绕聚乙烯防腐胶带应符合工程设计防腐层等级及结构要求。
4、选用我公司生产的配套底漆P19。
5、施工温度:-5℃~+50℃;禁止雨、雪、雾天湿度>85%情况下和风沙较大环境下露天施工。
产品运储:
1、防暴晒、防雨淋、防冻保温、防止压坏变形。
2、在运输或存储中受到-5℃以下暴冻时,需在20℃左右存放48小时,方可使用。
3、应在阴凉,温度5~30℃,相对湿度<75%的库房中存放,并远离热源与明火。
4、保质期限12个月。
友情链接 link
