20年聚乙烯pe防腐胶带,聚丙烯增强纤维防腐胶带实力厂家-全民塑胶

从2010年底到2011年初，这段时间天气比较冷，可是也有的客户为了赶工期不得不进行防腐施工，考虑到冬季施工面临的难度比较大，同时应客户要求分别到大连和北京对客户进行了现场防腐的施工指导，通过对他们的指导，自己也有了进一步的认识，总结一下如下，望有这方面需求的客户加以借鉴。

1、聚乙烯防腐胶带是由聚乙烯与丁基橡胶为主要原料经融熔挤出压延热复合而成，由于聚乙烯的低温脆化温度为-67℃，丁基橡胶的低温脆化温度是-55℃，因此，复合型胶带在-30℃时仍可正常施工，这是没问题的，但是温度太低势必要影响胶粘带的延展性和粘性，胶带在低温下变的很硬，直接会影响防腐质量。为不影响施工质量，应严格的按照行业标准规定来执行，施工时的温度应高于露点温度3℃以上，解卷温度一般宜在5℃以上，如果当时的温度实在达不到这个温度，但要赶工期，那必须采取一定的措施，比如把胶带放在一个比较暖和的库房中，随用随取，或在温度稍高点时，把胶带在太阳底下晒晒，温度稍高后再施工。

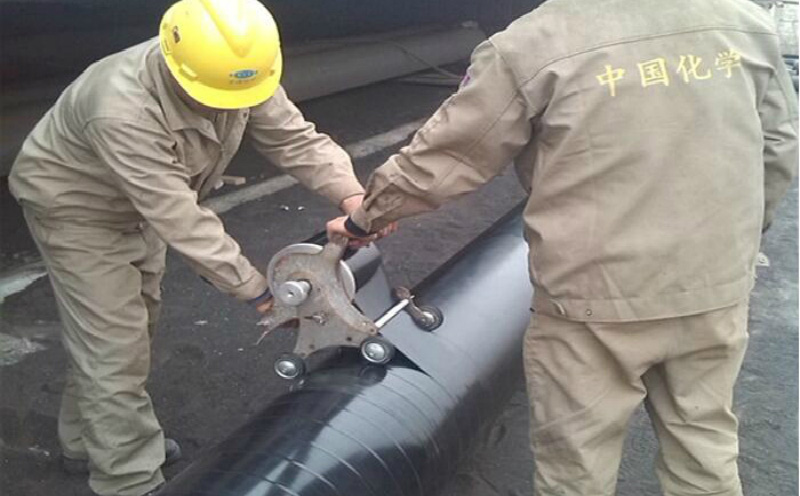

2、冬季施工温度很低，防腐胶粘带在低温情况下会变硬，有一定的收缩，如果胶带太宽（工人力度掌握不好），缠绕胶带时的力度达不到（管道与胶带之间留有部分空气），经过阳光暴晒极有可能出现鼓泡，所以建议冬季施工的施工单位在选用胶带的时候胶带的最大宽度不要超过150mm，缠绕胶带时一定要拉紧，把胶带与管道之间的空气挤净。

3、在底漆涂上之后应在3-5分钟时缠胶带，这是标准中要求的，在天气不太冷的情况下可适当放宽时间，但在冬季施工的时候一定要严格按照标准施工，以免保证不了质量。

4、因冬季一般风沙天气较多，当沙土飞扬时可能有灰尘、沙土沾污钢管表面、底漆和胶带，在没有有效防护措施的情况下这种天气时不应施工。

上一篇: 聚乙烯防腐胶带的应用
下一篇: 聚乙烯防腐胶粘带防腐层等级及结构的选定
