管道防腐共聚物底胶，也称：聚乙烯防腐胶粘剂（热熔胶），是目前国内外选用聚乙烯塑料对埋地输油、输气、给排水钢质管道进行外防腐2PE结构的底胶，3PE结构的中间胶粘剂层，又名：管道防腐胶粘剂和管道防腐热熔胶，她也可用于其他用途钢材聚乙烯涂层结构中增加附着力。

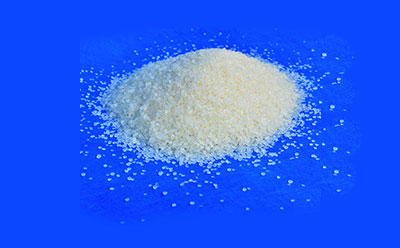

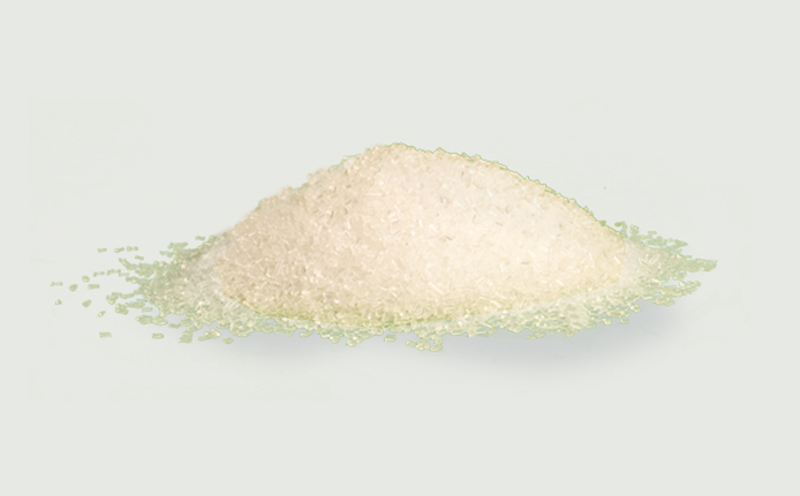

我公司依据SY/T 0413-2002和GB/T 23257-2017标准要求生产的聚乙烯防腐层胶粘剂，系马来酸酐接枝烯烃共聚物，外观为光亮透明的鱼眼形均匀颗粒，为当前国内新技术新工艺。管道防腐共聚物底胶性能优异、质量稳定，与多种聚乙烯材料及环氧粉末匹配性优良。产品自投放市场近十以来，深得广大用户好评，并为多项优质工程奠定下坚实的基础。是3PE油气管道防腐工程首选共聚物底胶厂家。
1、其活性基团能和环氧树脂形成化学键结合，并能和钢基材形成极性的分子间力结合，其聚烯烃主链和聚乙烯层形成均相熔融结合，因此形成极高的粘接强度。
2、具有良好的物理机械性能、电绝缘性能、抗蠕变性能。
3、具有热塑性塑料相同的加工工艺性能。
4、使用中不开叉、不断带、不粘膜、成型快。
|
项目名称 |
单 位 |
标准值 |
实测值 |
|
|
外观 |
∕ |
颗粒均匀 |
光亮透明的均匀颗粒 |
|
|
密度 |
g/cm³ |
0.92～0.95 |
0.937 |
|
|
熔体指数（190℃，2.16kg） |
g/10min |
≥0.7 |
2.25 |
|
|
维卡软化点 |
℃ |
≥90 |
109 |
|
|
脆化温度 |
℃ |
≤-50 |
＜-50 |
|
|
拉伸强度 |
MPa |
≥17 |
26 |
|
|
断裂伸长率 |
% |
≥600 |
780 |
|
|
体积电阻率 |
Ω·m |
≥1.0×10¹³ |
4.2×10¹³ |
|
|
电气强度 |
Mv/m |
≥25 |
32 |
|
|
剥离强度 |
25℃ |
N/cm |
≥100 |
≥155 |
|
50℃ |
N/cm |
≥70 |
≥155 |
|
1、常规包装选用纸塑复合防潮袋，净重25㎏/袋。
2、可根据客户需要进行。

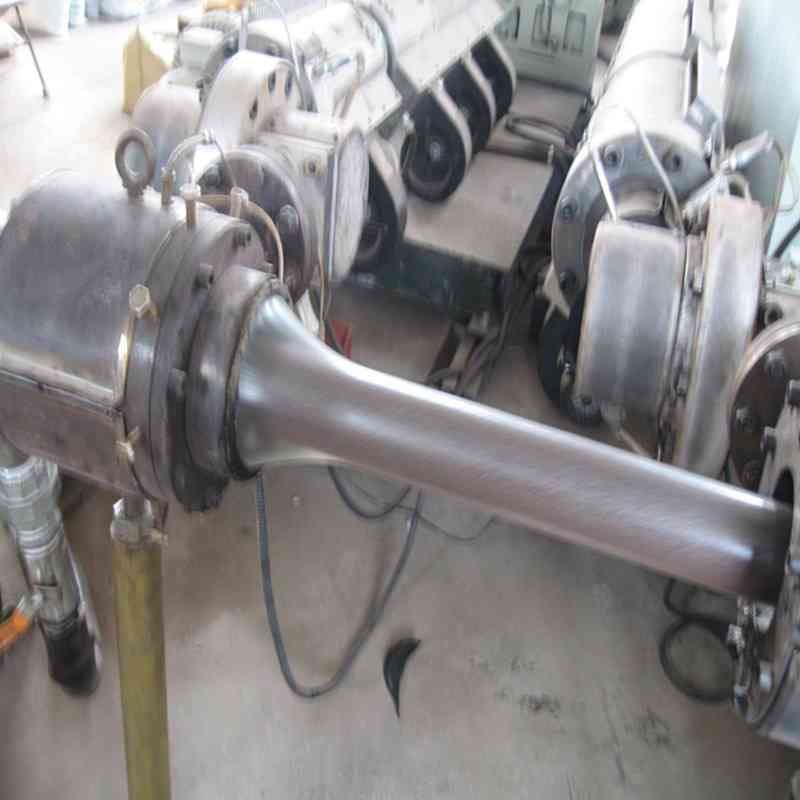

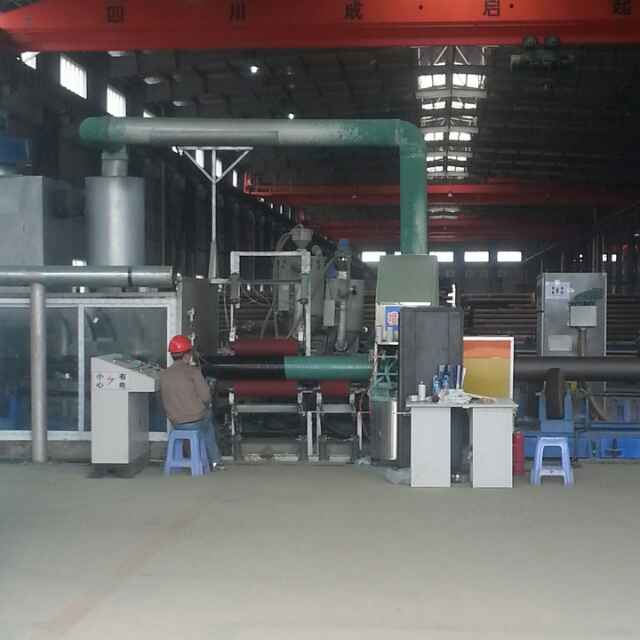

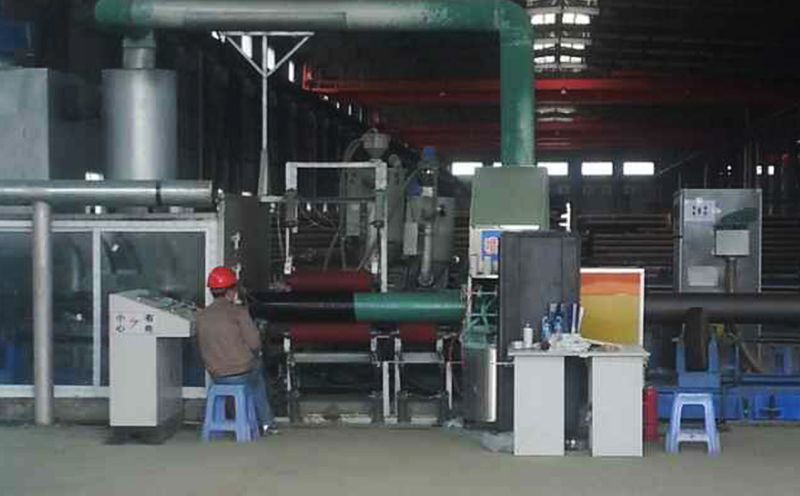

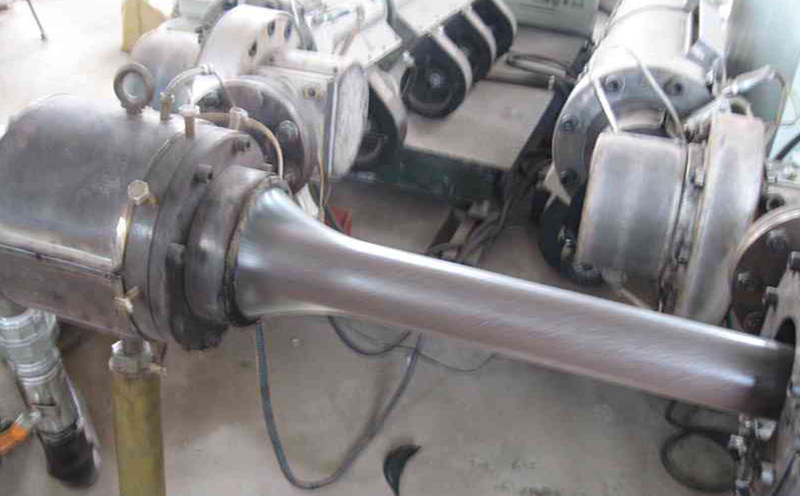

1、产品适用于2PE 、3PE防腐结构的挤出缠绕工艺和挤出包覆工艺。也可制成粉末用于粉末喷涂。
2、产品挤出加工推荐参数：
温度：加料段150℃～170℃;机头190℃～200℃;压缩段170℃～180℃;适配器200℃～230℃;均化段180℃～200℃;口模190℃～230℃。
挤出机螺杆转速：应根据挤出机的螺杆结构、螺杆长径比、口模系数、熔膜延伸长度（口模与钢管距离）、配套设备、加工速度等条件设定和调整。
3、产品用于2PE防腐结构时，推荐钢管加热温度在200℃～230℃间调整。
4、产品用于3PE防腐结构时，钢管加热温度应根据配套环氧粉末的凝胶化时间确定。推荐钢管加热温度在150℃～200℃间调整。
1、运输、存储及使用过程中：防潮（若受潮必须经烘干后再用）、防油污、防酸碱、防阳光暴晒，注意明火。
2、保质期限12个月。
友情链接 link
